美國羅格斯大學和俄勒岡州立大學的工程師正在開發一種處理納米材料的新方法，這種方法可能更快、更便宜地制造從觸摸屏涂料到柔性薄膜器件。
這種被稱為“強脈沖光燒結”的方法以比激光強度高近7000倍的高能量光線，在數秒內融合納米材料。
現有的脈沖光融合方法使用大約250℃（482℉）的溫度將銀納米球融入導電的結構中，而發表在RSC Advances上的來自羅格斯工程學院的這項最新研究表明，只需150℃（302℉）材料的融合效果就很好，同時保留了熔融銀納米材料的導電特性。
該研究涉及了不同形狀的納米銀材料，除球狀納米材料外，還包括被稱為納米線的長而細的棒狀納米級材料。融合所需溫度的大幅降低使得該技術可以在柔性設備中使用低成本、但對溫度敏感的塑料基材，如聚對苯二甲酸乙二醇酯（PET）和聚碳酸酯，而不會損壞它們。脈沖光納米材料燒結技術能夠真正快速制造具有規模經濟性的柔性器件。

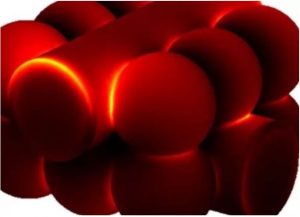

圖1：球形納米銀粒子和納米線在被強烈的光脈沖融合
熔融銀納米材料被用于諸如射頻識別（RFID）標簽、顯示設備和太陽能電池等設備中導電。這些產品的靈活形式依賴于導電納米材料在柔性基材或平臺（如塑料和其他聚合物）上的融合。
另一項研究中，研究人員展示了硫化銅納米顆粒（一種半導體）的脈沖光燒結，以制造厚度小于100納米的薄膜。研究人員指出，可以在2～7秒內完成這種融合，而現在的技術通常需要幾分鐘甚至幾小時。研究還展示了如何使用脈沖光融合工藝來控制薄膜的電學和光學特性。

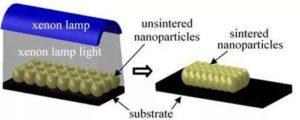

圖2：通過將納米顆粒暴露于來自氙燈的強烈光線的脈沖來熔合或燒結納米顆粒
